EL-muffesveising

ELEKTROMUFFESVEISING

For å kunne gjøre dette må du ha gått på et minimum todagers kurs. Dette er oppfattet så enkelt at det ofte blir gjort feil. Unngå feil ved å friske opp din kunnskap, og ta kurs hos Norsk rørsenter. Her finner du video med en perfekt utført EL-muffesveis og knapper med leggeanvisning for plastør.

LAST NED Legge...ør-0.pdf

Todagers kurs er en god investering for sikker elektrosveising av PE rør. Se link til Norsk rørsenter her :

www.norskrorsenter.no

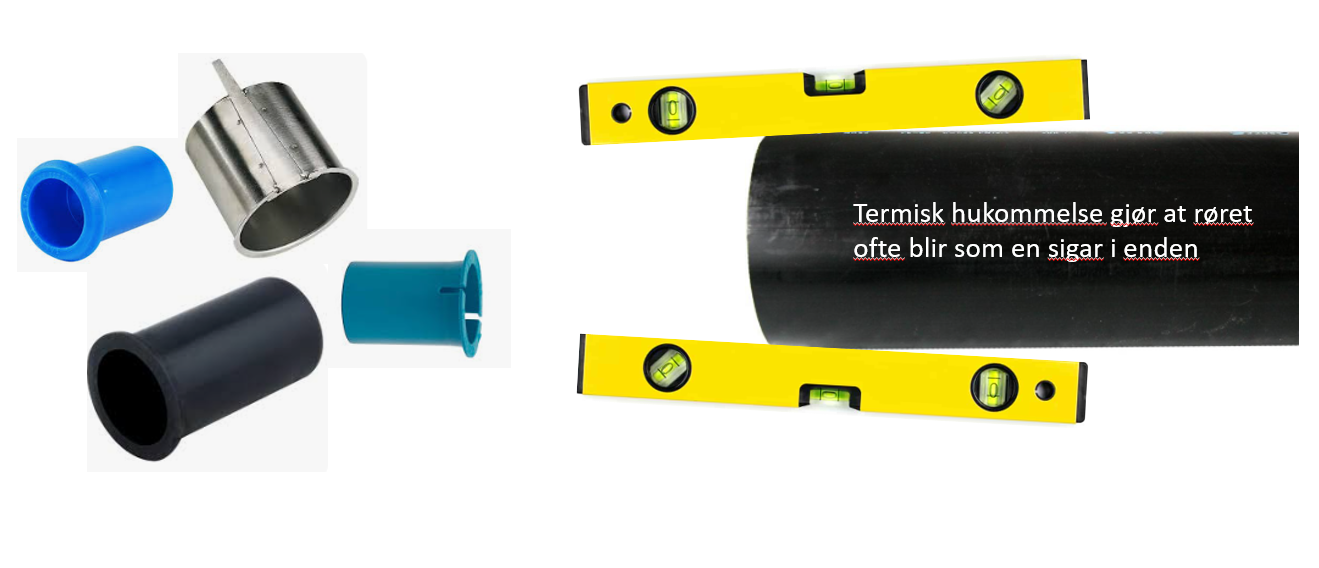

Støttehylse på PE-rør

Regelen er : bruk støttehylser på all klemfittings for PE rør.

Jeg testet en variant av innstikksmuffe og klarte å trekke den fra hverandre. Brukte en del krefter, men med støttehylser så er det røret som ryker.

Så husk å bestille, og husk å montere STØTTEHYLSER !!

Etter mange år med testing og testing så sier fremdeles spesialistene at vi SKAL bruke støttehylser.

En ting som skjer når du kapper et PE rør, er at det trekker seg litt sammen i enden. Det kaller vi for termisk hukommelse ( sigareffekten ). Gripeelementene på skruskjøten kan komme der hvor røret har krympet.

Disse problemene løses ved å bruke støttehylse. Støttehylse er en billig forsikring ! FORTSETT MED DET !!

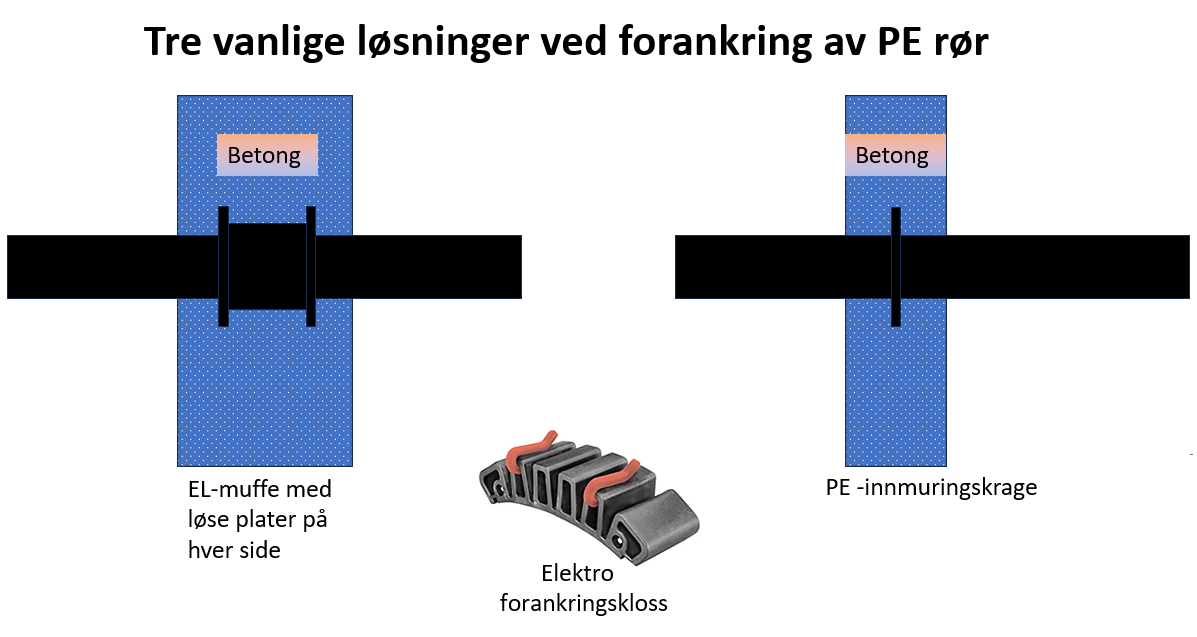

Forankring av PE rør

Når du kommer til en avslutning med PE-rør, må du forankre røret skikkelig. Det er store termiske krefter som opptrer i lengderetningen. Her prøver jeg å vise deg de vanligste metodene ved forankring, pluss utregning av kreftene. Kildene for dette er Pipelife AS og VA miljøblad 126. Pluss diskusjoner på Facebooksiden ADK1 folket.

Utregning av krefter ved en temperaturforskjell på 20 grader celsius

Du finner spenning pr. mm2 rørvegg-areal ved å bruke formelen :

0,16 mm pr. meter x pr. grad temperaturendring i grader celsius x E modul

(her brukes det ofte korttids E-modul 1000 N/mm2)

Kraften ved 20 grader temperaturendring blir som følger : 0,16 x 20 = 3,2 N/mm2

Så må du regne ut rørveggarealet og gange det med spenningen fra formelen over, da finner du termisk kraft.

Arealet av ytre diameter minus arealet av indre diameter gir deg rørveggarealet. ( Godstykkelse = ytterdiameter minus SDR verdi ) Her bruker du : ( pi x r2 )

Eksempel som du ser her er 250mm PE rør SDR11

Kraften blir : Arealet av godset = 16.220 mm2 x 3,2N/mm2 = 51.904 KN-m = 5.19 TONN

Husk ar dette er KUN termiske krefter.

Under her finner du VA miljøblad 126 som i detalj loser deg gjennom dette.
